KV-Pipe 阅读笔记：把 KV Cache 压缩技巧变成流水线并行的「负载均衡器」

笔记日期： 2026-08-23 作者： Zhongzhu Zhou 阅读论文： KV-Pipe: On the Relation Between KV Sharing and Pipeline Parallel Efficiency in LLMs 论文作者： Maryam Dialameh, Hossein Rajabzadeh, Harish Krishnamoorthy Murali, Walid Ahmed, Weiwei Zhang, Hyock Ju Kwon（滑铁卢大学 & 华为昇腾团队，多伦多） arXiv： 2608.15943 会议/状态： 预印本（cs.DC），2026 年 8 月

1. 一句话讲清楚这篇论文在做什么

跨层 KV 共享是个已经被讲烂了的老技巧：与其让每一层注意力都独立计算并缓存自己的 key 和 value，不如让某些层直接复用更早一层已经算好的 $(K, V)$。它几乎清一色出现在推理阶段的文献里——更小的 KV cache、更少的重复投影计算、更快的长文本解码。KV-Pipe 这篇论文的贡献在于：它注意到”把一个全注意力层转换成 KV 共享层”这个动作，同时也会缩小这一层的 FLOPs——而每层 FLOPs，恰恰是决定一个流水线并行（Pipeline Parallelism, PP）训练任务在各个 stage 之间是否均衡的核心量。如果某个流水线 stage 恰好因为承载了偏贵的层（或者额外挂了 LM head 这种模块）而成为瓶颈，你完全可以有针对性地把这个 stage 里的层转换成 KV 共享，把它的计算量压下去直到它不再是瓶颈——而且完全不需要动训练调度、优化器、并行度，或者做任何架构层面的大改动。

这就是全部的核心想法。这是一个”小”想法，论文自己也坦承：KV 共享、流水线不均衡、贪心式瓶颈缩减，这三个组件单独拿出来都不新。真正有价值的是这个连接：此前从来没有人把 KV cache 压缩技巧当成流水线并行训练的负载均衡杠杆来用，而一旦你看懂了这层连接，实测收益(3–9% 的 MFU 提升、能和现有流水线调度器组合叠加、还能白送一份推理端加速)干净利落地证明了一件事——针对 Transformer 的”显存侧”优化和”计算侧”优化根本不是两个独立的设计空间，它们只是同一份每层成本剖面的两种视角。

这篇笔记面向已经分别了解流水线并行和 KV Cache、但还没见过有人把两者连起来讲的读者。第 2 节从零搭建前置知识（流水线并行及其气泡问题；跨层 KV 共享的机制）。第 3–4 节逐步拆解 KV-Pipe 的核心指标和算法，附带完整伪代码。第 5 节走完论文里的每一组实验，不只是挑headline数字讲。第 6 节讲局限性，第 7 节是独立的批判性分析——这篇论文对自身局限的坦诚是它比较难得的优点之一，值得认真对待，而不是一带而过。

2. 前置知识

2.1 流水线并行与”气泡”问题

当一个 Transformer 模型太大、单张加速卡放不下（参数、激活值、优化器状态都装不下）时，一个标准做法是流水线并行（PP）：把模型的 $L$ 层切成 $P$ 个连续的分组（“stage”），每个 stage 放到不同的设备上。一个训练 micro-batch 在前向传播时依次流过各个 stage，反向传播时再倒序流回来——就像流水线作业，每个工人（设备）完成流程中的一步，然后把（部分处理好的）零件传给下一个工人。

朴素流水线的效率问题立刻就会浮现：如果你只送一个 micro-batch 进流水线，任意时刻永远只有一台设备在干活——剩下 $P-1$ 台设备都在等着轮到自己，利用率显然很差。GPipe（Huang et al., 2019）率先给出的标准解法、以及 PipeDream（Narayanan et al., 2019）改进出的 1F1B（“一次前向一次反向”）调度方案，是把一次训练 step 切成许多小的 micro-batch，然后让它们流水线化地排队：当设备 2 在处理 micro-batch 1 的前向时，设备 1 已经可以开始处理 micro-batch 2 的前向了。这样能把各设备的计算重叠起来，显著提升利用率——但没法彻底消灭空闲时间。流水线刚开始灌入 micro-batch 的阶段（填充）和快结束时排空的阶段，总有些设备必然处于空闲状态，这段空闲时间就叫流水线气泡（pipeline bubble）。1F1B 调度（本论文全程用作主要 baseline）相比 GPipe “先算完所有前向再算所有反向”的朴素调度，能减少气泡时间和峰值激活显存，但它解决不了第二种、更隐蔽的空闲来源：stage 不均衡。

Stage 不均衡是指：即便调度算法完美到消灭了每一个可避免的气泡，如果 stage 3 计算前向+反向所需的时间是 stage 1 的两倍，那么 stage 1 在每一步流水线里都不可避免地要等 stage 3——因为整条流水线的推进速度只能取决于最慢的那个 stage，这本质上是阿姆达尔定律在流水线作业上的直接体现。流水线并行背后一个朴素假设是：如果你把 $L$ 个”长得一样”的 Transformer block 均分成 $P$ 组，每个 stage 大约承担 $L/P$ 的总工作量，stage 之间自然就是均衡的。但论文特意指出，实践中这个假设经常是错的：

• 非均匀的辅助模块。 Embedding 层通常放在 stage 1，最终的 LM 输出投影头（“LM head”）通常放在 stage $P$——但对于词表较大的模型，LM head 会给它所在的 stage 额外增加不小的 FLOPs，这意味着即便每一层注意力都完全相同，最后一个 stage 结构上就是偏重的。
• 异构的注意力变体。 现代 LLM 越来越多地把全注意力和更便宜的变体混用（比如 Mistral 里的滑动窗口注意力），因此一个包含更多全注意力层的 stage 会比一个包含更多窗口注意力层的 stage 更贵。
• 稀疏 MoE 层。 混合专家（Mixture-of-Experts）层会以非均匀的方式改变逐层的参数量和 token 级计算量。
• 混合架构。 Transformer–Mamba 混合模型（如 Jamba、Nemotron-H）把根本不同的序列建模模块交替排列，各层成本差异很大。

大量现有系统研究都是从调度或放置这一侧来攻克这个问题：重新划分层来平衡显存和计算（BPipe、DawnPiper）、用不相关的工作填补气泡时间（PipeFill），或者在推理阶段用 phase-aware 批处理来处理 prefill/decode 的异构性（Sarathi-Serve、gLLM、TD-Pipe、Seesaw）。这些方法的共同点是：都把”每层成本剖面”当作一个固定的输入，然后想办法把它放置好或者把它的后果藏起来。KV-Pipe 的角度不一样——它不接受这份”每层成本剖面”是给定的，而是直接把某些层转换成更便宜的注意力变体，从而改变它。

2.2 跨层 KV 共享的机制细节

在标准的（“全注意力”）Transformer 解码层 $\ell$ 中，给定隐藏状态 $X_\ell \in \mathbb{R}^{S \times d}$（序列长度 $S$，隐藏维度 $d$），这一层计算自己的 query、key、value 投影：

$$Q_\ell = X_\ell W_\ell^Q, \quad K_\ell = X_\ell W_\ell^K, \quad V_\ell = X_\ell W_\ell^V, \tag{1}$$

然后得到注意力输出：

$$O_\ell = \mathrm{softmax}\!\left(\frac{Q_\ell K_\ell^\top}{\sqrt{d_h}} + M\right) V_\ell, \tag{2}$$

其中 $M$ 是因果掩码（防止某个 token 关注到未来的 token），$d_h$ 是每个注意力头的维度。在自回归解码过程中，某一层新计算出的 $(K_\ell, V_\ell)$ 会被追加进这一层的 KV cache，供之后的解码步骤直接复用，不必重新计算——这是标准的 KV 缓存，和跨层共享是两码事。

跨层 KV 共享 更进一步：某层 $\ell$ 不再自己计算全新的 $(K_\ell, V_\ell)$，而是直接复用更早的某一层 $\tau(\ell) < \ell$ 已经算好的 key 和 value：

$$K_\ell \leftarrow K_{\tau(\ell)}, \qquad V_\ell \leftarrow V_{\tau(\ell)}. \tag{3}$$

关键在于，query 投影和注意力计算本身（式 2）都不变——只有 $K$/$V$ 张量被”借用”了。这正是 MLKV（跨层共享）、HShare（跨层/头/query 共享关键 KV 索引）等系统所用的机制，它带来两个直接、可测量的层级效果：

• 去掉 该层的 $K_\ell$、$V_\ell$ 投影矩阵乘法（不再需要 $W_\ell^K$、$W_\ell^V$ 的计算），使得该层的 FLOPs 减少 $\Delta F_\ell = F_\ell(0) - F_\ell(1)$，其中 $F_\ell(0)$ 是全注意力 FLOPs，$F_\ell(1)$ 是 KV 共享后的 FLOPs。
• 去掉 为该层单独存储一份全新 $(K_\ell, V_\ell)$ 的需求，使得每 token 的 KV cache 字节数减少 $\Delta B_\ell$——这正是 KV 共享最初被提出时想解决的经典推理端收益。

后面全篇的推理都建立在一个观察之上：$\Delta F_\ell$——转换所省下的 FLOPs——恰好就是你想用来控制”如何缩小一个瓶颈流水线 stage”的那个量。

2.3 为什么这个组合此前没人试过

值得明确说一下：即使事后看来很自然，“用 KV 共享来平衡流水线”也不是一个显而易见的观察。此前的跨层 KV 共享研究都完全是在推理场景下开展和评估的——关注点是解码延迟和 KV cache 显存，而且几乎不涉及流水线 stage 结构（这些系统大多假设张量并行或单卡推理）。此前的流水线均衡研究则假设每层成本剖面是架构固定的，只能靠调度或分区搜索来绕开它。把两者连起来，需要意识到 KV 共享不仅仅是一个显存优化——它同时也是层级 FLOPs 优化，而”每层 FLOPs”正是决定 PP stage 均衡的原语。一旦用这个视角去看，“把一个显存动机的技巧拿来当计算均衡杠杆用”这件事就变得自然而然——但就本文相关工作部分的梳理来看，此前确实没有人把这层连接明确讲出来并加以实测。

3. 核心指标：FLOPs 不均衡比（FIR）

在平衡流水线之前，你首先需要一个方法来衡量它当前有多不均衡。KV-Pipe 提出了一个简单、可解释的指标：FLOPs Imbalance Ratio（FIR，FLOPs 不均衡比）。

设 $F_{\text{stage}_i}$ 表示分配给 stage $i$ 的总 FLOPs（把放在该 stage 上的每一层 FLOPs 求和，再加上 LM head 之类的辅助模块，如果它落在这个 stage 上的话）。定义：

$$\mathrm{FIR} = \frac{\max_i F_{\text{stage}_i}}{F_{\text{avg}}}, \tag{4}$$

其中 $F_{\text{avg}}$ 是所有 $P$ 个 stage 的平均 FLOPs，需要仔细处理架构非均匀性（比如 LM head）：

$$F_{\text{avg}} = \frac{1}{P}\sum_{i=1}^{P}\left(\sum_{k=1}^{N} F_{\text{stage}_i}^{\text{layer}_k} + \delta_{i,P} F_{\text{LM-Head}}\right), \tag{5}$$

其中 $\delta_{i,P}$ 是 Kronecker delta（$i=P$ 时为 1，否则为 0），$F_{\text{LM-Head}}$ 是 LM head 的 FLOPs（按惯例挂在最后一个 stage 上），$F_{\text{stage}_i}^{\text{layer}_k}$ 是放在 stage $i$ 上第 $k$ 层的 FLOPs。

直觉与推导拆解。 分子 $\max_i F_{\text{stage}_i}$ 挑出了单个最贵的 stage——这个 stage 决定了整条流水线的吞吐上限，因为其它每个 stage 在每一步流水线里都必须等它（“瓶颈决定吞吐”这个论点已经在 2.1 节讲过）。分母 $F_{\text{avg}}$ 是”如果 FLOPs 被完美均匀分摊到所有 $P$ 个 stage 上”时，瓶颈本应达到的成本。两者之比用一个数字告诉你：实际的瓶颈比理论最优情况差多少——$\mathrm{FIR}=1$ 意味着每个 stage 恰好承担平均 FLOPs（完美均衡，没有哪个 stage 特别慢）；$\mathrm{FIR}>1$ 量化了集中在最差 stage 上的”超额”成本。举例来说，FIR 为 1.12 意味着瓶颈 stage 比完美均衡流水线本应承担的 FLOPs 多 12%——粗略估计，这也意味着其它每个 stage 大约会多等 12% 左右的空闲时间。

为什么不直接用 FLOPs 方差，或者最大/最小比？ 论文没有明确讨论这一点，但这是一个自然的设计选择问题。相比方差（各 stage 之间的整体离散程度统计量）或最大/最小比，这种”最大值/平均值”的定义在这个应用场景下有两个有用的性质：(1) 它直接针对真正影响吞吐量的那个量——那个唯一的瓶颈 stage——而不是一个即使某个 stage 严重超载也可能很小的聚合统计量；(2) 它可以直接被解读成一个可分数化的”被浪费的余量”，而且有一个干净的目标值(正好是 1)，这让它非常适合作为迭代算法的停止判据(见第 4 节)。最大/最小比会对”恰好最空闲”的那个 stage 的噪声很敏感，而这个量根本不决定流水线吞吐，FIR 用锚定平均值的方式绕开了这个问题。

一个具体例子。 论文基线分析的 Table 1 把这一点讲得很具体：LLaMA2-7B 有 $L=32$ 个注意力层，均分到 $P=8$ 个流水线 stage 上（每个 stage 4 层）。每个 stage 的”Full attn”行都显示 4 层各自 $1.55\times 10^{13}$ FLOPs——注意力这一侧确实是均匀的。但最后一个 stage（0 索引的第 7 个）额外承载了 LM head，使其总量达到 $1.763\times 10^{13}$ FLOPs，相比其它每个 stage 的 $1.55\times 10^{13}$——足足多出 13.7%，而且全部集中在一处。代入式 4 得到这个基线配置的 $\mathrm{FIR} \approx 1.1194$（Table 2），这在数字上印证了原始 FLOPs 数据已经暗示的结论：单单 LM head 这一项，就几乎解释了这个原本极为均匀的 32 层模型上实测到的全部不均衡。

4. KV-Pipe 算法拆解

4.1 优化问题的形式化表述

给定一个固定的 PP 分区 $\{S_i\}_{i=1}^{P}$（哪些层放在哪个 stage 上——KV-Pipe 不会改变这个分区，只改变每层的注意力机制），KV-Pipe 为每一层引入一个二值决策变量：

$$z_\ell \in \{0, 1\}, \quad z_\ell = 1 \iff \text{第 } \ell \text{ 层被转换为 KV 共享}. \tag{}$$

对每个 stage $i$，转换后的 stage FLOPs 为：

$$F_{\text{stage}_i}(z) = \sum_{\ell \in S_i} F_\ell(z_\ell) + \delta_{i,P} F_{\text{LM-Head}}, \tag{6}$$

其中 $F_\ell(0)$ 是全注意力成本，$F_\ell(1)$ 是（严格更小的）KV 共享成本。目标是让 FIR（式 4，现在是 $z$ 的函数）尽可能接近 1，同时受制于一个转换预算约束：

$$\sum_{\ell=1}^{L} z_\ell \le m, \tag{7}$$

其中 $m$ 限制了你愿意转换的层数上限（转换一层会改变模型架构，因此有一个质量成本，5.4 节会讨论——所以你不想转换超出必要的层数）。

从形式上看，这是一个受约束的离散优化问题：选出一个子集（最多 $m$ 层）使转换后的最大 stage FLOPs 尽可能接近平均值。设计选择讨论： 论文明确没有精确求解这个问题。为什么不精确求解？因为搜索空间是组合爆炸的（候选子集数量为 $\binom{L}{\le m}$，对于现实中 $L=32$ 层、预算上限 $m=8$ 的模型来说，数量级达到千万级——对于这个特定的小规模场景，暴力搜索并非不可行，但论文希望方法能优雅扩展到更大的 $L$，更重要的是希望它是一个廉价的、一次性的离线预处理步骤，而不是一个需要在 PP 分区或模型变化时重新运行的昂贵组合搜索）。作为替代的简单、可解释的贪心启发式算法，用一点最优性（不保证是全局最优子集）换来了算法简洁性、近乎瞬时的运行时间，以及”为什么选中了这一层”的直观可解释性。5.5 节的消融实验显示，这个贪心启发式在实践中已经能匹配甚至接近更”讲道理”的替代方案（比如用实测的 stage 耗时替代 FIR 这一代理指标），这算是对这一简化做法的一定经验性支撑——不过论文也谨慎地把它框定为”对这个 workload 有效的证据”，而不是普适最优性的断言。

4.2 三种放置策略，以及为什么”放哪里”和”放多少”同样重要

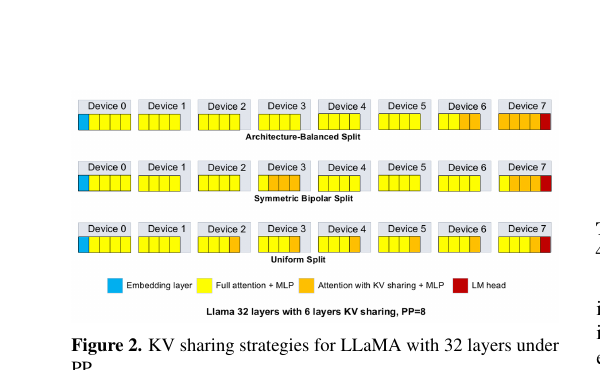

在敲定具体算法之前，论文比较了三种在固定转换预算 $m$ 下选择转换哪些层的策略（论文 Figure 2 有可视化，转载如下）：

• Uniform（均匀分布）： 从最后一个 stage 开始向左，把 $m$ 个 KV 共享转换大致均匀地分散到各个 stage。理由：在不假设瓶颈位置的前提下，广泛降低总 FLOPs。
• Symmetric Bipolar（对称双极）： 从两个锚点——最后一个 stage 和中间的 stage——分别向左对称分配转换。理由：如果不均衡不只集中在尾部（比如网络中间部分由于某种架构原因也特别贵），这种做法会更有用。
• Architecture-Balanced（架构均衡）： 把转换优先分配给当前瓶颈 stage（通常是尾部 stage，因为 LM head 挂在那里），贪心地直接降低 $\max_i F_{\text{stage}_i}$。

设计选择，附带 why/alternative/boundary： 为什么 Architecture-Balanced 会赢，以及它什么时候可能不赢？“为什么好用”这一点很直接：既然目标函数（式 4）本质上就是由单个最差 stage 定义的，那么任何没有落在这个 stage 上的 FLOPs 削减，从 FIR 的角度看都是浪费的——它降低了模型总 FLOPs（这确实是一项真实成本，对纯粹的 FLOPs-per-dollar 考量有意义），但对流水线吞吐毫无帮助，因为流水线依然要等同一个慢 stage。Uniform 和 Symmetric Bipolar 都会把一部分预算花在可能根本不在关键路径上的 stage 上，这在（按定义）针对这个特定目标时，必然是同样预算下效率更低的用法。显而易见的替代方案——Uniform 放置——恰好是那种”分散着来、要公平”的启发式，如果你没有 FIR 这种”只有最大值才重要”的洞察，这会是最自然的第一直觉。Architecture-Balanced 可能表现不佳的边界条件：如果不均衡并不集中在一处，而是真正分散在多个 stage 上大致均等地存在（比如某种成本异质性是弥漫式而非集中式的混合架构），那么贪心地清空当前最大 stage 就有可能触发 5.2 节讨论的”过度矫正”失效模式——把瓶颈转移到别处而非消除它——这种情况下 Symmetric Bipolar 更分散的策略反而可能更稳健，不过论文没有直接测试这种场景，因为 LLaMA2 的架构恰好把不均衡几乎全部集中在尾部（LM head）。

Table 1（论文 Table 2）用数据印证了这个直觉：LLaMA2-7B，PP=8，$m=4$ 个 KV 共享转换：

PP 划分策略	FLOPs 不均衡比
Baseline（无转换）	1.1195
Uniform	1.1038
Symmetric Bipolar	1.0683
Architecture-Balanced	1.0004

在同样的转换预算下，Architecture-Balanced 达到了与完美均衡仅相差 0.04% 的水平，而 Uniform 依然留有 10.4% 的超额——同样”花费”下，剩余不均衡程度相差了约 260 倍。

4.3 算法一：尾部优先、追踪瓶颈的贪心转换

下面的图 4 先用一张流程图给出整个过程的两阶段结构——一个每个 PP 配置只需跑一次的离线规划流程，产出一份转换掩码，后续的训练/推理任务完全无需知道 KV-Pipe 曾经跑过（转换后的 checkpoint 看起来就是一个普通的、略微便宜一点的模型）：

flowchart TD
    subgraph offline["离线、一次性预处理"]
        A["PP 分区 {S_i} + 逐层 FLOPs F_l(0), F_l(1)"] --> B["计算基线 stage FLOPs 与 FIR（式 4-5）"]
        B --> C{"FIR <= 1+eps?"}
        C -- 否 --> D["选定目标 stage i*：尾部，或若尾部已达标则取当前最大值"]
        D --> E["转换该 stage 中最深的未转换层"]
        E --> F["更新 stage FLOPs，重新计算 FIR"]
        F --> C
        C -- 是 --> G["转换掩码 z 确定"]
    end
    subgraph deploy["部署后的 checkpoint"]
        G --> H["训练：流水线 stage 均衡，MFU 提升"]
        G --> I["推理：更小的 KV cache，更快的长上下文解码"]
    end

图 4（算法 1 的结构性总结）：一个一次性的离线循环产出一份转换掩码，却能回报两次——一次作为训练阶段的 stage 均衡，一次作为推理阶段的缓存压缩。 从一份产物中获得这种双重收益的结构，是这篇论文最核心的实用卖点。

以下给出完整流程的编号伪代码（论文 Algorithm 1），随后逐行做散文式解读。

算法 1：KV-Pipe（架构均衡版本）
输入：PP 分区 {S_i}_{i=1}^{P}，每个 stage 内层已排序；
     全注意力和 KV 共享的 FLOPs {F_l(0), F_l(1)}，l = 1..L；
     LM head 的 FLOPs F_LM-Head；容忍度 epsilon > 0；
     最大转换数 m（可选，默认 m = L）。
输出：转换掩码 z ∈ {0,1}^L；更新后的 stage FLOPs {F_stage_i}；
     达到的 FIR。

 1: z <- 0                                          // 初始不做任何转换
 2: for i = 1 to P:
 3:     F_stage_i <- sum_{l in S_i} F_l(0) + [i == P] * F_LM-Head
 4: 用式 (4)-(5) 计算 FIR
 5: t <- 0
 6: i <- P                                          // 从最后一个 stage 开始
 7: while FIR > 1 + epsilon 且 t < m:
 8:     i_star <- i
 9:     if F_stage_{i_star} <= (1 + epsilon) * F_avg:
10:         i_star <- argmax_j F_stage_j             // 尾部已不再是瓶颈，重新定位
11:     end if
12:     l_star <- max{ l in S_{i_star} : z_l == 0 }  // 该 stage 中最深的未转换层
13:     if l_star 不存在:
14:         break                                     // 该 stage 已无可转换层
15:     end if
16:     z_{l_star} <- 1                               // 转换这一层
17:     delta_F <- F_{l_star}(0) - F_{l_star}(1)       // 节省的 FLOPs，构造上恒为正
18:     F_stage_{i_star} <- F_stage_{i_star} - delta_F
19:     t <- t + 1
20:     重新计算 F_avg（式 5）和 FIR（式 4）
21: end while
22: return z, {F_stage_i}, FIR

逐行散文解读。 算法从零转换开始初始化，计算基线 stage FLOPs 和 FIR（第 1–4 行）——这就是 3 节里的那份”转换前”快照。然后进入一个循环，一开始指向最后一个 stage（第 6 行），因为架构上最后一个 stage 通常是瓶颈（LM head 所在）。每次迭代先检查当前目标 stage 是否仍是瓶颈（第 9 行）：如果尾部 stage 已经被压到容忍度 $\epsilon$ 以内接近平均值，算法会明确重新定位到当前实际的最大 stage（第 10 行）——这正是把 KV-Pipe 和”永远只转换尾部”这种朴素启发式区分开来的”追踪瓶颈”行为，也正是它能在原始瓶颈被消除后继续取得进展的关键。

在选定的 stage 内，算法选取最深的剩余全注意力层（第 12 行）——也就是在一个 stage 内部按”最后一层优先”的顺序转换。它转换那一层（第 16 行），计算这次转换恰好节省了多少 FLOPs（第 17 行，由于 KV 共享严格更便宜，这个值保证为正），把更新应用到这个 stage 的滚动 FLOPs 总量上（第 18 行），再重新计算全局 FIR（第 20 行）以检查停止条件。循环在以下三个条件之一满足时终止：FIR 已到达容忍带（$\le 1+\epsilon$）、转换预算 $m$ 已耗尽，或当前目标 stage 内已没有更多可转换（未转换、全注意力）的层（第 13–14 行，这是一个安全跳出机制，避免某个 stage 用光可牺牲的层后陷入死循环）。

为什么 stage 内部要”最后一层优先”？ 论文没有从第一性原理推导这一点，但隐含的道理（在 5.4 节的质量保留结果中得到经验验证）是：偏向优先转换网络中更深的层，再转换较浅的层——这是层剪枝/层跳过文献中广泛观察到的一般性直觉，即 Transformer 里更靠后的层往往比更早、负责建立更基础表征的层更冗余、对输出质量的影响更小。结合”尾部 stage 优先”（针对瓶颈 stage，对于尾部偏重的架构而言，这恰好也是网络中最靠后的部分），两者叠加起来恰好形成了一种把转换集中在网络最后四分之一部分的策略——5.4 节的结果显示，这几乎完美地保留了验证困惑度。

运行成本。 论文明确指出，这是一个廉价、离线、一次性的过程：只需要 PP 分区（已经由你的并行配置固定下来）和一个轻量的逐层 FLOPs 估计（既可以解析推导，也可以来自一次性的 profile，而不需要跑完整训练）。循环的每次迭代都是常数时间的工作（更新一个 stage 的滚动总量，把 $P$ 个 stage 的总量比较出当前最大值）——现实中 $P \le 16$、$m$ 通常只是一小撮层，整个算法的运行时间相对于它前置的任何实际训练/推理任务来说都可以忽略不计。

5. 实验结果拆解

5.1 实验设置

论文以 LLaMA2-7B（32 层）作为主要案例研究模型，流水线并行度 $P \in \{2, 4, 8\}$，序列长度 $S \in \{4K, 8K\}$，张量并行和上下文并行度保持固定，以便隔离出纯粹的 PP 效应。主要实验运行在 8 张华为昇腾 910B NPU 上，使用 MindSpeed-LM 的 1F1B 调度（不做交错）；另一组独立实验在 8 张 NVIDIA V100 GPU 上，跨四个不同模型家族（LLaMA2-7B/13B、LLaMA3-8B、Qwen2.5-14B）验证结论能否跨硬件后端泛化。评测指标是模型 FLOPs 利用率（MFU）：

$$\mathrm{MFU} = \frac{F_{\text{model}} \cdot \mathrm{Throughput}}{F_{\text{peak}}}, \tag{8}$$

其中 $F_{\text{model}}$ 是每次迭代的 FLOPs，Throughput 是实测的迭代/秒，$F_{\text{peak}}$ 是设备的峰值 FLOPs/秒（按设备数量缩放）——这是衡量训练任务距离硬件理论算力上限有多近的标准指标。

5.2 NPU 主要结果：MFU 提升随流水线深度增长

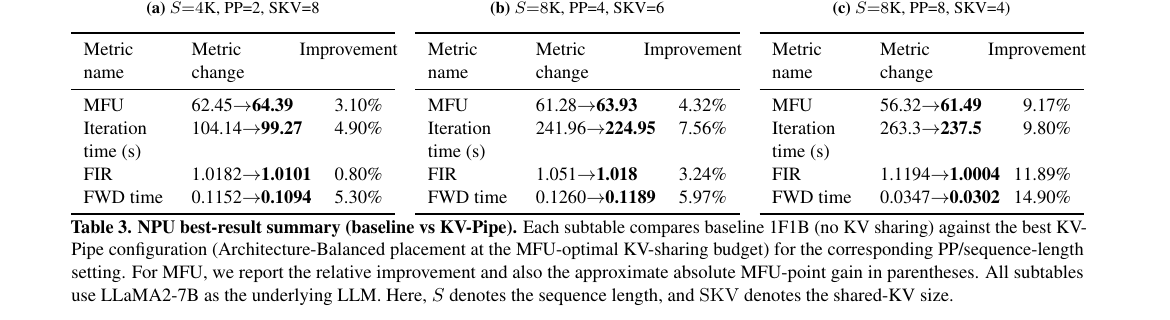

Table 2（论文 Table 3）给出了 NPU 最佳结果汇总——基线 1F1B（无 KV 共享）对比 KV-Pipe 最佳配置（Architecture-Balanced，在 MFU 最优的转换预算下）在三个设置下的结果：

配置	MFU（基线→KV-Pipe）	MFU 相对提升	迭代时间变化	FIR（基线→KV-Pipe）
S=4K, PP=2, SKV=8	62.45%→64.39%	+3.10%	-4.90%	1.0182→1.0101
S=8K, PP=4, SKV=6	61.28%→63.93%	+4.32%	-7.56%	1.051→1.018
S=8K, PP=8, SKV=4	56.32%→61.49%	+9.17%	-9.80%	1.1194→1.0004

跳出来的规律是单调的：随着流水线深度（$P$）增加，收益增长。从 $P=2$ 到 $P=8$，MFU 相对提升大致翻了三倍（3.10%→9.17%）。这不是巧合式的相关性——它直接来自 FIR 的定义和气泡的缩放方式。在低 PP 度数下，需要保持同步的设备较少，即便某个 stage 中度不均衡，也只占总流水线时间中很小一部分气泡开销。在高 PP 度数下，更多设备同时在等待同一个瓶颈 stage——而且更关键的是，在这张表里 PP=8 时的基线 FIR（1.1194）本来就比 PP=2 时（1.0182）更差，因为把 32 层切成 8 个 4 层的 stage，意味着 LM head 的固定成本在一个更小的单一 stage 总 FLOPs 中占据的相对份额更大。两个效应叠加起来：空闲设备更多，而且每台设备空闲的时间在总流水线时间中占比也更高。

5.3 不均衡指标追踪利用率——以及一个非单调的意外发现

论文中一个更有意思的经验发现是，MFU 相对于 KV 共享预算并非单调关系。扫描转换层数（图 2，论文 Fig. 3）显示，MFU 在转换最初的几层时急剧上升，在某个中间预算处达到峰值，然后如果继续转换更多层反而会下降——尽管整个过程中模型总 FLOPs 一直在单调下降（图 3，论文 Fig. 4 的下半部分）。

为什么更多 KV 共享反而会拖累 MFU，即便它一直在降低总 FLOPs？ 这是论文的核心机制性洞察，值得认真推导而不是直接引用结论。回想一下，FIR 是相对于当前最大 stage FLOPs 定义的，而不是总 FLOPs。最初的转换（遵循算法 1 的追踪瓶颈逻辑）专门针对尾部 stage，直接降低 $\max_i F_{\text{stage}_i}$——这会迅速缩小 FIR 的分子，而对分母（所有 stage 的平均 FLOPs，只会因这一个 stage 的小幅贡献而略微下降）几乎没有影响，于是 FIR 快速逼近 1，气泡时间缩小，MFU 上升。但一旦（原本是瓶颈的）尾部 stage 被压到接近平均值，算法 1 的重新定位逻辑（伪代码第 9-10 行）在那里已经没有”免费”的削减空间可用了——它必须开始转换当前实际最大的那个 stage 里的层，而这个 stage 按构造原本不是瓶颈。超出原始瓶颈”公平份额”的每一次转换，都开始把瓶颈转移到别处而不是消灭它，论文称之为”过度矫正”：FIR 重新开始上升（即使总 FLOPs 一直在下降），在新的关键 stage 上重新引入气泡，MFU 随之下降。这正好解释了为什么 NPU 实验中的 MFU 最优 shared-KV 尺寸（$P=2$ 时 KV=8，$P=4$ 时 KV=6，$P=8$ 时 KV=4）总是扫描范围内的内部点，从不是测试的最大预算——这干净地印证了论文提出的系统性洞察：对流水线效率而言，主导目标是最小化 stage 不均衡，而不是最小化总 FLOPs。

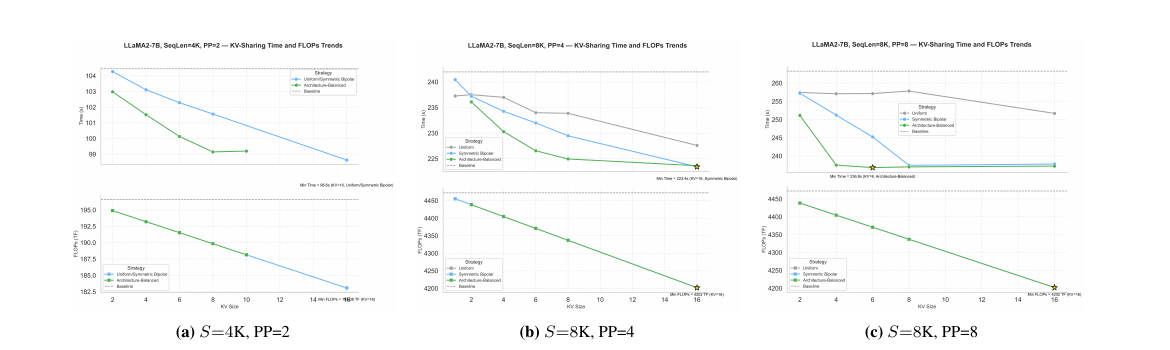

Table 3（论文 Figure 4 数据汇总）从时间/FLOPs 扫描的角度进一步支持了这一点：

迭代时间和 FLOPs 扫描证实，时间最小化预算并不总是与 MFU 最大化预算重合，因为 MFU 尤其对不均衡带来的气泡开销敏感，而原始迭代时间同时受总计算削减的影响。

5.4 质量-效率权衡：转换层数会不会伤害模型？

跨层 KV 共享会永久性地改变模型架构——它不是那种”同一个模型、跑得更快”意义上的免费午餐，而是”一个略微不同、更便宜的模型”。因此论文专门做了一组评测：针对 KV-Pipe 算法实际选出的配置，评估验证困惑度和下游任务准确率（在 MMLU、HellaSwag、ARC-Challenge、TruthfulQA 上取平均），并与全注意力基线以及一个固定的”Echo 风格”启发式（无论测得的不均衡程度如何，永远转换最后 25% 的层）做对比：

设置	方法	SKV	转换的层	验证困惑度 ↓	下游平均分 ↑	MFU / 迭代时间变化
S=4K, PP=2	全注意力基线	0	–	5.54	52.2	0.00% / 0.00%
S=4K, PP=2	Echo 风格 25%	8	25–32	5.51	51.9	+2.85% / -4.35%
S=4K, PP=2	KV-Pipe，最优	8	25–32	5.51	51.9	+3.10% / -4.90%
S=8K, PP=4	全注意力基线	0	–	5.67	52.5	0.00% / 0.00%
S=8K, PP=4	Echo 风格 25%	8	25–32	5.50	52.0	+3.70% / -6.35%
S=8K, PP=4	KV-Pipe，最优	6	27–32	5.50	52.0	+4.32% / -7.56%
S=8K, PP=8	全注意力基线	0	–	5.47	52.2	0.00% / 0.00%
S=8K, PP=8	Echo 风格 25%	8	25–32	5.53	52.0	+6.80% / -8.10%
S=8K, PP=8	KV-Pipe，最优	4	29–32	5.49	52.2	+9.17% / -9.80%

其中最能体现质量意识的发现出现在 PP=8 一行：KV-Pipe 用了更少的 KV 共享层（4 层 vs. 8 层），但同时拿到了更好的验证困惑度（5.49 vs. 5.53）和更好的下游平均分（52.2 vs. 52.0），而且 MFU 提升也更大（9.17% vs. 6.80%）。这个把话讲明白的结果确实值得称道：KV-Pipe 自适应的、由不均衡驱动的预算选择，不只是系统效率上的赢——因为它用比固定 25% 规则更少的转换层数，却拿到了更大的加速比，所以它同时也是一次质量上的赢。论文诚实的措辞是：这里真正的实际优势是找到了一个更好的”质量–共享预算–效率”操作点，而不是”共享越少就一定越好”这种普适断言——在 PP=2 时，固定 25% 规则和 KV-Pipe 恰好选中了完全相同的层集（25–32），因为那里的不均衡程度本来就需要用掉这么多预算才能纠正。

设计选择：为什么 KV-Pipe 的自适应预算能打赢固定 25% 规则？ 机制正是 5.3 节讲过的”过度矫正”故事：固定的 Echo 风格基线无论实际需要多少纠正，永远转换 8 层，所以在 PP=8（其实只需要 4 层转换就能把 FIR 压到接近 1）的情况下，它多转换了 4 层——即层 25–28，根据 Table 4 的数据可以推断，这些层比 KV-Pipe 选中的 29–32 落在网络”后半段”更靠前的位置，按照论文本身”更靠后的层更冗余”的直觉，这些层大概率对模型功能更有影响。这多转换的 4 层，在没有带来任何额外系统收益的前提下（Echo 风格的过度矫正实际上还降低了本可达到的 MFU 提升，如上所述）付出了质量代价（5.53 vs 5.49 困惑度）——相比在 FIR 已经接近 1 时提早停止，这是一个双输的局面。KV-Pipe 这种自适应停止的显而易见的替代方案——“就固定转换某个比例，然后收工”——实现起来更简单，但没有任何原则性的方法知道什么时候该停，而这张表说明这样做可能会在两个维度上同时吃亏。

边界条件，论文自己明确提出（一个值得称赞的设计决定）： 这里观察到的”越靠后的层越安全转换”这个规律，是针对这个特定模型家族、这些特定配置的经验性规律——论文附录 A.3 特意加了一个”可选安全层护栏”机制（一个用户可设置的最小归一化深度 $\alpha$，低于这个深度的层不允许转换，附录中的式 9–10），正是因为作者不希望把”更早的层转换总是安全的”或”瓶颈永远不会转移到更早的 stage”当作理论保证来断言，即便是在别的模型或别的 PP 布局下。这正是系统论文里应该更常见的一种设计诚实——为自己的经验规律不一定普适的情况提前搭好护栏，而不是默默假设它永远成立。

5.5 敏感性消融：放置策略、停止容忍度、不均衡信号

Table 4（论文 Table 9）在 LLaMA2-7B、PP=8、S=8K 的设置下做了三组独立的敏感性研究：

消融项	SKV	转换的层	验证困惑度 ↓	下游平均分 ↑	MFU / 迭代时间变化
Uniform 放置	4	17, 22, 27, 32	5.50	52.1	+6.40% / -7.00%
Symmetric bipolar	4	17, 18, 31, 32	5.50	52.1	+7.10% / -7.60%
Architecture-Balanced	4	29–32	5.49	52.2	+9.17% / -9.80%
$\epsilon=0.02$	5	28–32	5.50	52.1	+9.05% / -9.65%
$\epsilon=0.05$（默认）	4	29–32	5.49	52.2	+9.17% / -9.80%
$\epsilon=0.10$	3	30–32	5.48	52.2	+8.60% / -9.20%
FIR 引导	4	29–32	5.49	52.2	+9.17% / -9.80%
最大 stage 耗时引导	4	28–31	5.49	52.2	+8.90% / -9.45%

三点分开来看：(1) 在同样 SKV=4 预算下，Architecture-Balanced 明显碾压 Uniform 和 Symmetric Bipolar，印证了 4.2 节”放置位置比转换总量更重要”的论点。(2) 停止容忍度 $\epsilon$ 在测试范围内不算敏感超参——从 $\epsilon=0.02$ 到 $\epsilon=0.10$ 只把选中的预算从 5 层变成 3 层，MFU 提升从 9.05% 变成 8.60%，说明这个方法不需要精细调参就能拿到大部分收益。(3) FIR（这个廉价解析代理指标）和实测最大 stage 耗时这两种不均衡信号给出的结果几乎一致（9.17% vs. 8.90% MFU 提升）——这个发现很有用，因为 FIR 只需要静态 FLOPs 估计，而实测 stage 耗时需要真正跑一次 profile；论文对此的措辞很得当，说的是”对这个 workload 而言 FIR 是一个有用的低成本信号”，而不是”FIR 在一般情况下被证明和实测耗时一样好”——毕竟一旦某个 stage 是显存瓶颈或通信瓶颈而非计算瓶颈，FLOPs 和实际耗时之间是可能背离的。

5.6 与更强流水线调度器（Seq1F1B）的可组合性

对任何流水线均衡技巧，一个很自然的担心是：它是不是只是重新”发现”了一个更好的调度器本来就能拿到的收益——也就是说，KV-Pipe 是不是和现有的气泡削减工作是冗余的？论文直接把 KV-Pipe 叠加在 Seq1F1B（一种更强、序列级别的流水线调度，通过更细粒度调度削减气泡；这组实验放在 GPU 上做，因为昇腾软件栈在实验时还不支持 Seq1F1B——这是论文诚实标注出的一个实现层面的限制，而不是悄悄绕过去）之上做了测试：

模型 / 设置	方法	MFU	迭代时间
LLaMA2-7B, PP=8, 8K	1F1B	39.0%	305s
LLaMA2-7B, PP=8, 8K	Seq1F1B	47.0%	265s
LLaMA2-7B, PP=8, 8K	Seq1F1B + KV-Pipe	50.0%	248s
LLaMA2-13B, PP=8, 16K	1F1B	39.5%	960s
LLaMA2-13B, PP=8, 16K	Seq1F1B	48.5%	820s
LLaMA2-13B, PP=8, 16K	Seq1F1B + KV-Pipe	52.0%	750s

在 Seq1F1B 之上再叠加 KV-Pipe，相对于 Seq1F1B 单独使用，还能带来约 6.4%（LLaMA2-7B）和 7.2%（LLaMA2-13B）的额外 MFU 提升——直接证明了调度层面的气泡缓解（Seq1F1B 的贡献）和 stage 负载均衡（KV-Pipe 的贡献）针对的是两种真正不同的低效来源，二者可以叠加而不是互相冗余。这个结果的意义在于，它排除了对整篇论文最简单的一种质疑：换个更好的调度器，KV-Pipe 的收益会不会就消失了。

5.7 跨硬件、跨模型泛化（8×V100 GPU）

为了确认 NPU 上的结果不是某种特定硬件/软件栈的偶然产物，论文在 8 张 NVIDIA V100 GPU 上，跨四个模型家族（LLaMA2-7B、LLaMA2-13B、LLaMA3-8B、Qwen2.5-14B）、三个 PP 度数、三个上下文长度，重新跑了一遍完整的 PP 专项评测，对比 1F1B、Seq1F1B 和 KV-Pipe：

NPU 实验的规律干净利落地复现了：KV-Pipe 在图中展示的全部 36 种组合上都稳定优于 1F1B 和 Seq1F1B 两者，而且提升幅度随流水线深度增长（PP=8 时最大）也随上下文长度增长（S=16K 时最大）——举例来说，LLaMA2-13B 在 S=16K、PP=8 时，MFU 从 39.5%（1F1B）提升到 52.0%（KV-Pipe），迭代时间从 960s 降到 750s。上下文长度这个趋势在机制上说得通：序列越长，注意力那部分随序列长度平方增长的成本在整层 FLOPs 中的占比越大，因此把注意力层转换成 KV 共享去掉的计算比例更大，也就给了 KV-Pipe 更多重新平衡的空间。

5.8 推理端的”双重收益”：同一次转换，不同的回报

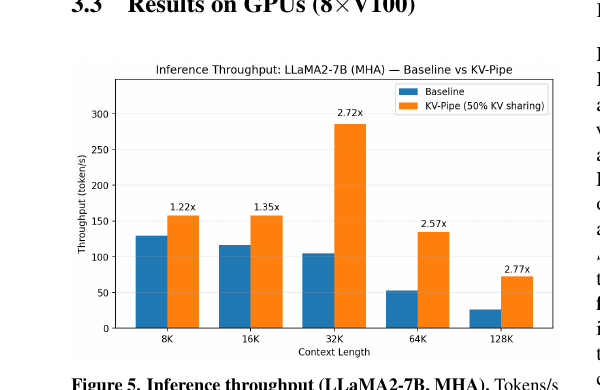

由于用于训练阶段流水线均衡的转换层，恰好和经典 KV 共享工作用来做推理阶段缓存压缩的层完全相同，KV-Pipe 转换后的 checkpoint 会”免费”获得推理阶段的加速——不需要任何额外机制。论文用一组专门的推理案例研究来展示这一点：在标准多头注意力（MHA，即没有预先内置分组查询共享）的 LLaMA2-7B 上，转换 50% 的层为 KV 共享，测量长上下文下的端到端解码吞吐：

吞吐量提升随上下文长度增长而急剧上升：8K token 时 1.22x，16K 时 1.35x，32K 时 2.72x，64K 时 2.57x，128K 时 2.77x。这正是机制层面所预期的：在短上下文时，KV cache 大小和冗余投影计算只占解码总成本的一小部分，去掉一部分几乎不会影响整体；在长上下文时，KV cache 显存压力和注意力成本主导了解码时间，因此同样比例的 KV cache 增长削减，能转化成大得多的相对吞吐收益。（从 32K 到 64K 相对加速比出现的下降，然后在 128K 又重新上升，论文正文没有讨论——猜测可能是特定硬件配置下的批大小或显存压力交叉效应，但这只是本文作者的推测，论文本身没有给出解释。）

论文附录 A.7-A.8 专门推导了 GQA（分组查询注意力）下的 FLOPs，并给出了实测吞吐数据（Table 13），值得完整拆解一遍，因为这是论文里唯一一处把”KV 共享到底省了多少”讲到公式级别的地方。

GQA FLOPs 推导。 设序列长度为 $s$，批大小为 $b$，隐藏维度为 $h$，query 头数为 $a$，每头维度 $d=h/a$；GQA 下 KV 头数为 $g$，分组比 $r \triangleq a/g \ge 1$（$r=1$ 退化为 MHA）。标准矩阵乘法 FLOPs 规则：$A \in \mathbb{R}^{m\times k}$、$B \in \mathbb{R}^{k \times n}$ 相乘耗费 $2mkn$ FLOPs（把一次乘加算作 2 FLOPs）。

MHA 下，Q/K/V 三个投影都是满维度的 $h \times h$ 矩阵：

$$Q = XW^Q,\quad K = XW^K,\quad V = XW^V,\qquad \mathrm{FLOPs}^{\text{MHA}}_{QKV} = 3 \cdot 2(bs)h^2 = 6bsh^2. \tag{13-14}$$

GQA 下 Q 投影维度不变，但 K/V 投影维度被压缩到 $h/r$：

$$\mathrm{FLOPs}^{\text{GQA}}_{QKV} = 2(bs)h^2 + 2 \cdot 2(bs)h\cdot\frac{h}{r} = 2bsh^2\left(1+\frac{2}{r}\right). \tag{15}$$

注意力分数计算 $QK^\top$ 和加权求和 $\mathrm{Attn}\cdot V$ 这两步，无论 MHA 还是 GQA 都是按 query 头逐一执行的（GQA 只是让多个 query 头共享同一份 K/V，score/weighted-sum 本身不受影响），因此两者共享同一个 FLOPs 公式：

$$\mathrm{FLOPs}_{\text{score}} = 2bas^2d = 2bs^2h, \qquad \mathrm{FLOPs}_{\text{ctx}} = 2bs^2h. \tag{16-17}$$

输出投影 $W^O \in \mathbb{R}^{h\times h}$ 两种情况下都一样：$\mathrm{FLOPs}_{\text{out}} = 2bsh^2$（式 18）。把四部分加总、再除以 $bs$ 个 token，得到每 token 的注意力 FLOPs：

$$\text{MHA}:\quad \mathrm{FLOPs/token}^{\text{MHA}}_{\text{attn}} = 8h^2 + 4sh. \tag{20}$$ $$\text{GQA}:\quad \mathrm{FLOPs/token}^{\text{GQA}}_{\text{attn}} = 4h^2 + \frac{4h^2}{r} + 4sh. \tag{22}$$

跨层 KV 共享在 GQA 下还能省多少？ 共享一层的 K/V 投影，省下的正是式 15 里那部分随 $r$ 衰减的 K/V 投影 FLOPs：

$$\Delta F_{\text{GQA}} = \frac{4h^2}{r}. \tag{23}$$

若每个缓存元素占 $b_{\text{elem}}$ 字节，共享一层节省的每 token KV cache 字节数为 $\Delta B_{\text{GQA}} = \frac{2h}{r} b_{\text{elem}}$（式 24）。这两个公式把 GQA 下的 K/V 冗余削减量精确到了分组比 $r$ 上：$r$ 越大（每组共享 K/V 的 query 头越多），跨层共享能进一步挖掘的冗余越少，但由于分子里的 $4h^2$ 不随 $r$ 消失，收益永远不会降到零——这正是论文强调的”GQA 按分组比 $r$ 削减了可移除的 K/V 冗余量，但节省始终非零”这句话背后的完整推导。

附录 Table 13 给出了两组 GQA 模型上的实测验证：

模型	变体	吞吐量	每 token 耗时
LLaMA3-8B, 32K	GQA 基线	620 tok/s	1.61 ms
LLaMA3-8B, 32K	KV-Pipe, SKV=4	665 tok/s	1.50 ms
Qwen2.5-14B, 128K	GQA 基线	170 tok/s	5.88 ms
Qwen2.5-14B, 128K	KV-Pipe, SKV=6	184 tok/s	5.43 ms

换算下来分别对应约 7.3%（LLaMA3-8B）和 8.2%（Qwen2.5-14B）的吞吐提升——量级上明显小于 5.8 节 MHA 案例研究里观察到的 1.2x–2.8x，这正是式 23 的直接推论：GQA 已经把 $r$ 倍的 K/V 冗余提前削减掉了，KV-Pipe 能在此基础上进一步挖掘的空间自然按比例缩小，但正如式 23 所示，只要 $4h^2$ 这一项还在，收益就不会归零。

5.9 与已有流水线划分系统的对比

为了直接对标专门的流水线划分研究（而不仅仅是调度变体），论文复现了 DawnPiper/vPipe 的评测设置（8×NVIDIA A100 40GB GPU，8 个流水线 stage），把 KV-Pipe 的重新均衡能力叠加在最强 baseline 之上：

模型	方法	流水线模式	最大 batch	平均速度（samples/s）	相对 vPipe-AS 加速比	Stage 不均衡 $\max_i t_i / \text{avg}_i t_i$
GPT-2 770M	GPipe	同步	7	16.0	0.56x	1.06
GPT-2 770M	vPipe-AS	异步	16	28.7	1.00x	1.05
GPT-2 770M	DawnPiper-AS	异步	20	33.0	1.15x	1.03
GPT-2 770M	KV-Pipe	异步 + SKV 重新均衡	20	34.5	1.20x	1.02
T5 780M	GPipe	同步	80	56.0	0.48x	1.42
T5 780M	vPipe-AS	异步	180	116.0	1.00x	1.25
T5 780M	DawnPiper-AS	异步	220	155.0	1.34x	1.12
T5 780M	KV-Pipe	异步 + SKV 重新均衡	220	163.0	1.41x	1.07

相比 DawnPiper-AS，KV-Pipe 把平均吞吐提升了约 4.5%（GPT-2）和 5.2%（T5），同时把实测的 stage 不均衡比分别从 1.03→1.02 和 1.12→1.07 降低。论文对这一点的措辞很谨慎：“这些结果应被理解为——改变每层的成本剖面能在分区搜索之外提供额外的余量，而不是断言 KV-Pipe 能取代通用的 PP 分区方法。” DawnPiper 和 vPipe 在搜索放在哪里；KV-Pipe 在改变层有多贵——两者是天然互补而非互相竞争同一个问题的解法，因为原则上，分区搜索完全可以在一个已经被 KV-Pipe 重塑过每层成本的模型上运行。

5.10 与其它流水线优化手段的关系定位

附录 A.6.2（论文 Table 12）给出了一张高层级分类表，把 KV-Pipe 与各种代表性的 PP 优化方法放在一起比较——它明确说明这是一张分类学表格，而不是性能排名：

方法	主要优化杠杆	与 KV-Pipe 的关系
KV-Pipe	感知 stage 的跨层 KV 共享，改变每层/每 stage 的有效计算剖面	直接针对 stage 偏斜；可与调度或分区搜索类方法叠加
GPipe	微批量同步流水线调度	主要改变执行调度；KV-Pipe 可改变调度看到的 stage 成本
PipeDream	异步执行与前后向重叠	主要改变执行重叠；stage 成本均衡与之正交
DAPPLE	数据/流水线并行联合规划	规划/搜索器可以作用在已被 KV 共享改变过的层成本上
BPipe	面向显存的流水线均衡与激活值搬运	针对显存不均衡；KV-Pipe 主要针对计算偏斜，但也顺带减少 KV 相关显存
DawnPiper	代价模型驱动的流水线分区搜索	互补：DawnPiper 改变放置位置，KV-Pipe 改变递交给分区器的成本剖面
PipeFill	用其他任务填充流水线气泡	利用闲置槽位；KV-Pipe 则试图减少产生空闲的根本原因（stage 偏斜本身）

这张表背后的核心观点值得单独抽出来讲：大多数现有 PP 优化手段都在“调度”或“放置”这两个维度上做文章，而把每层的计算成本本身当作一个固定输入。KV-Pipe 打开了第三个维度：直接改变这个输入本身。因为这个维度与调度/放置基本正交，所以表格里几乎每一行都标记为“互补”而非“竞争”，这也与 5.6 节的 Seq1F1B 可组合性实验结果相味相成。

6. 局限性

这篇论文对自身的边界谈得异常坦率，值得原样陈述而不是一笔带过：

• 质量验证仅限于 LLaMA2-7B。 困惑度和下游准确率验证（5.4 节）只在 LLaMA2-7B 上做过。LLaMA2-13B、LLaMA3-8B、Qwen2.5-14B 的实验只提供系统层面的效率证据——吞吐量和 MFU 数字——论文明确说明这些不能用来断言架构无关的质量保留能力。
• 没有覆盖 MoE 或混合架构。 论文没有假设它在密集 LLaMA 家族上观察到的规律（比如”更靠后的层更安全转换”）能迁移到混合专家模型、Transformer–SSM 混合模型（Mamba/Jamba 风格），或者其它每层成本结构根本不同的训练场景。
• PP 度数上限为 8。 所有实验都限于 $P \le 8$。论文把 $P \in \{16, 32\}$ 和超大模型标注为开放的未来工作，并指出更大规模下 LM head 的相对贡献和关键 stage 的位置都可能改变，这可能会影响瓶颈重新定位这套逻辑在实践中的表现。
• 贪心，而非全局最优。 算法 1 明确是一个轻量的离线启发式。论文没有断言它能在所有 $\binom{L}{\le m}$ 种可能中找到全局最优的层转换分配——只是说，对于测试过的这些设置，它是一个快速、可解释、经验上有效的近似解。
• Seq1F1B 可组合性实验存在硬件覆盖缺口。 Seq1F1B 需要调度器层面的运行时支持，而论文实验时的昇腾 910B 软件栈还不具备，所以这个特定的可组合性结果只在 GPU 上做过——这是一个实现层面的缺口，不是对 KV-Pipe 本身的断言，但对这一项实验来说，跨硬件覆盖确实不完整。
• 没有联合优化 PP 放置 + KV 共享放置 + 质量约束。 论文明确把这一点列为一个有趣的开放方向，而不是尝试去做的内容。

7. 批判性分析

(a) 这篇论文本身的具体缺陷。 首先，“Architecture-Balanced 打赢 Uniform 和 Symmetric Bipolar”这个结果（4.2 节，Table 1），恰好是在不均衡最大程度集中在单一、可预测位置（承载 LM head 的尾部 stage）的架构上测出来的。这几乎是贪心式、瞄准瓶颈的策略的最佳场景。论文从未测试过一种不均衡真正弥漫的情况——比如某种成本异质性不均匀分散但并不集中在单一 stage 上的混合模型——而这恰恰是 Symmetric Bipolar 更分散的预算分配方式可能会反超 Architecture-Balanced 的场景。没有这组实验，“Architecture-Balanced 是最佳放置策略”这个断言实际上更准确的说法是”当瓶颈集中在尾部时，Architecture-Balanced 是最佳放置策略”——这是一个比论文行文给人的印象更窄、也没那么令人兴奋的结论。

其次，GQA 附录结果（5.8 节，原论文 Table 13）只给出了两个汇总百分比（7.3% 和 8.2% 吞吐提升），但背后的方法论——用了什么 shared-KV 预算，是针对 GQA 场景独立重新调优的，还是直接沿用 MHA 实验的设置——相比 MHA 案例研究给出的深度而言相当单薄。考虑到 GQA 本身已经削减了跨层共享要进一步压缩的那份 KV cache 基线，GQA 的分组大小和 KV-Pipe 最优转换预算之间的交互作用，正是论文在别处那种细致处理方式通常会深挖的设计选择问题，但这里没有深挖。

第三，非单调的 MFU-预算曲线（5.3 节）从机制上得到了解释（过度矫正导致瓶颈转移），但论文从未尝试用解析方法预测最优预算——它是靠扫描找出来的。对于一篇整体卖点是”轻量、离线、无需在线调参”的论文来说，还需要在预算维度上做一次经验性扫描才能找到真正的 MFU 最优点，这是一个实质性的实践缺口：算法 1 按其表述会一直转换到 FIR 到达容忍带为止，但 Table 2 的数据显示，恰好在 $\mathrm{FIR}\approx1$ 处停止，并不总是精确地等于 MFU 最大化的点（对比 $\epsilon$ 敏感性表：$\epsilon=0.10$ 的 3 层转换取得的困惑度略优于 $\epsilon=0.05$ 默认设置的 4 层转换，MFU 提升只略低一点）——所以确实存在一个开放问题：FIR 驱动的停止点，和真正 MFU 最优的停止点，究竟是同一个点，还是只是接近而已。

(b) 作者低估或省略的局限。 论文 5.4 节的质量评测报告了验证困惑度和一个 4 任务下游平均分，这对于断言一个被永久修改过的架构”保留了质量”来说，是个相当标准但也相当浅的质量门槛——完全没有评测长上下文特有的能力（比如大海捞针式检索、长文档问答），而这恰恰是 KV-Pipe 推理端收益（5.8 节）被最多强调的场景，也恰恰是跨层 KV 共享的信息损失成本（更深层依赖更早层可能已经过时的 key/value 表征）最可能显现问题的场景，如果它真的会带来问题的话。既宣称”在长上下文推理上有巨大加速”，又只在 4K/8K 这样的序列长度上验证了”质量保留”，却没有在推理收益被测量的那个长上下文区间直接测试质量，这是评测范围上一处论文没有主动指出的内部不一致。

论文也没有讨论：当 KV-Pipe 选定的层转换掩码需要改变时会发生什么——比如后续 PP 分区被重新调整，或者模型针对一个序列长度分布完全不同的下游任务做了微调。由于转换是一个训练时的架构决策、被固化进了 checkpoint，用于计算 FIR 的那份 FLOPs 剖面（来自预训练阶段的一次性 profile）和模型在不同下游 workload 下实际经历的 FLOPs 剖面之间一旦出现不匹配，就可能悄无声息地削弱均衡收益，而论文里完全没有描述任何在部署后检测或修正这种漂移的机制。

(c) 具体、可操作的改进建议。 (1) 至少补充一组针对”非尾部集中型”不均衡模式的实验——比如一个人工合成的、类似 Transformer-Mamba 混合的 stage 成本剖面，或者一个逐层 token 路由差异很大的 MoE 模型——来检验 4.2 节中 Architecture-Balanced 相对 Symmetric Bipolar 和 Uniform 的优势，在”LM head 主导尾部”这种场景之外是否依然成立，还是说论文自己提出的 Symmetric Bipolar 策略在那种场景下反而会更好。(2) 把 5.4 节的质量评测扩展到至少一个长上下文专项基准（比如在 8K–32K 上下文下做一次密钥/大海捞针式检索测试），并且直接跑在 5.8 节推理吞吐测量所用的同一批 KV-Pipe 转换后 checkpoint 上，以弥合上面提到的评测范围缺口。(3) 提供一个轻量的闭式解或查表式近似（哪怕只是从 FIR-预算曲线形状推出的粗略启发式），用来估计 MFU 最优的转换预算，这样从业者就不必对每一个新的模型/PP 配置都跑一遍图 3 那样的完整经验扫描——这会实质性地强化”廉价离线预处理步骤”这个卖点，因为目前唯一不够”廉价、离线”的那一步，恰恰是预算扫描本身。

8. 可复现性说明

论文提供了足够的细节来复现方法论本身（FIR 公式、算法 1 伪代码、三种放置策略），模型/硬件配置也说明得很明确（LLaMA2-7B/13B、LLaMA3-8B、Qwen2.5-14B；通过 MindSpeed-LM 使用的昇腾 910B；未点名但应为标准 PP 实现的 V100；通过 DawnPiper/vPipe 评测框架使用的 A100）。本文可用的摘录文本中没有提到代码或 checkpoint 发布，而作为 FIR 核心输入的逐层 FLOPs 估计依赖于实现层面的选择（解析公式 vs. 一次性 profile），不同复现实现之间可能因此产生细微的数值差异——不过论文指出，考虑到该算法对停止容忍度这个超参数展现出的鲁棒性，这些差异不太可能造成实质性影响。

8.4 落地部署清单

如果你在实际训练集群上想试试 KV-Pipe 这套思路（而不是直接用论文代码，因为论文本身未提到开源），下面这张清单把前面各节的要点串成一个可执行的步骤：

1. 确定 PP 分区。 先确定你的流水线并行度 $P$ 和每个 stage 包含哪些层——KV-Pipe 不会也不应该去改这个分区，它只在现有分区之上变换每层的成本。
2. 收集或估算逐层 FLOPs。 可以用解析公式（参考附录 A.7 的 GQA/MHA 推导），也可以用一次性 profiling pass 实测；这一步只需要做一次，不需要在每次训练前重复。
3. 计算基线 FIR（式 4-5）。 若 $\mathrm{FIR}$ 已经接近 1（比如 $<1.02$），说明你的模型/分区本来就已经很均衡，不需要引入 KV-Pipe。
4. 设定容忍度 $\epsilon$ 和预算 $m$。 5.5 节的敏感性分析显示 $\epsilon$ 在 0.02–0.10 范围内不敏感，实用上可以直接取论文默认的 $\epsilon=0.05$；$m$ 建议先设一个宽松上限（如层数的 25%），让算法自行收敛。
5. 跑算法 1，得到转换掩码 $z$。 这一步完全离线，无需实际跑任何训练或推理，耗时徽忽不计。
6. （可选）开启安全层护栏。 如果担心早层被转换会伤害质量，可以按附录 A.3 的 $\alpha$ 参数限制只允许转换后半段网络的层。
7. 应用掩码，重新初始化/加载模型。 被标记为 $z_\ell=1$ 的层，在前向传播中直接跳过自己的 K/V 投影，改为引用 $\tau(\ell)$ 层已经算好的 $(K,V)$——这需要在模型定义代码里做一次小改动，论文本身没有给出具体实现，但机制上与现有开源 KV 共享实现（如 MLKV）应该一致。
8. 在目标硬件上实测验证。 实测一次转换前/后的 MFU 和迭代时间，确认与预期的 FIR 下降方向一致；如果实测时间与预期不符，很可能是 stage 实际处于显存或通信瓶颈，而非纯计算瓶颈（参见 5.5 节关于 FIR vs 实测耗时的讨论）。
9. 若需要严格质量保证，补一轮下游评测。 至少在训练/微调后跑一次验证集困惑度和你关心的下游任务，不要直接假定 5.4 节的结果可以完全迁移到你自己的模型和任务上。

8.5 常见误读辨析

因为这篇论文同时涉及 KV cache 、流水线并行、MFU 多个概念，很容易在快速浏览时产生一些误读，这里列两条比较典型的：

• 误读一：“KV-Pipe 是一种新的 KV 共享方法。” 实际上 KV-Pipe 完全复用了已有的跨层 KV 共享机制（式 3），它的贡献不在于发明了共享本身，而在于回答”这个共享应该应用在哪些层上”这个支配问题，并把答案与流水线 stage 均衡直接挂钩。如果你只想要推理阶段的显存压缩，任何现有的 KV 共享方案（MLKV、HShare 等）都依然适用，KV-Pipe 的价值只在训练阶段、有流水线并行的场景下才能体现。
• 误读二：“只要转换足够多的层， MFU 就会一直变好。” 5.3 节已经用实测数据证伪了这个直觉：MFU 相对于转换预算是非单调的，超过最优点之后继续转换反而会因为”过度矫正”而拉低 MFU。直观上误以为”KV 共享转换越多越好”的读者，很容易忽略掉这个内在的拐点，盲目地把共享比例拉到最大。

9. 结论

KV-Pipe 的核心贡献在概念上很小，但确实有用：它指出跨层 KV 共享——此前被孤立地当作推理阶段的显存优化手段——恰好是重塑流水线并行训练每 stage FLOPs 剖面的正确工具，因为这两个问题最终都归结为同一个量：逐层计算成本。FIR 指标提供了一种干净、廉价、可解释的方式来衡量 stage 不均衡程度，建立在它之上的尾部优先、追踪瓶颈的贪心算法，在跨硬件、跨模型家族的情况下都能稳定拿到 3–9% 的 MFU 提升，还能和现有流水线调度器叠加组合，外加从同一批转换层”白送”一份长上下文推理吞吐加成。论文诚实交代的那些限制——质量验证局限于单一模型家族、没有测试真正弥漫式（非尾部集中）的不均衡场景、以及承认是贪心而非全局最优搜索——让论文的断言保持在恰当的范围之内，而明确把这些讲出来，也让这篇论文比让读者自己去发现这些局限要更值得信赖。
